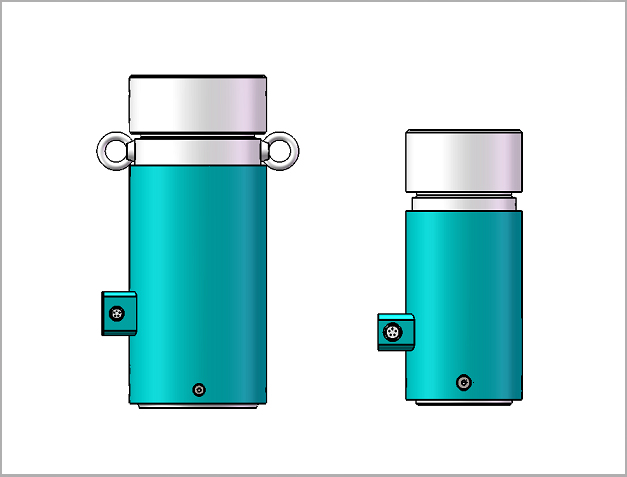

    HZ11柱式传感器

    特点与用途

    ●合金钢/不锈钢材料
    ●压向承载
    ●用于桥梁,压铸等大力值测量领域

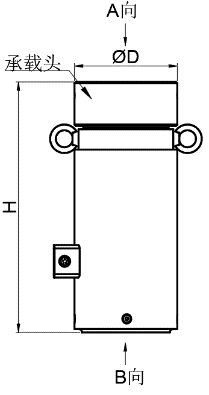

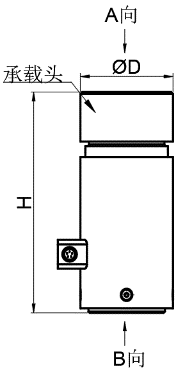

    外形尺寸

    量程(KN)

    A

    C

    D

    E

    H

    MF

    MG

    50-500

    69

    30

    54

    40

    135

    M6

    M8

    1000

    93

    40

    78

    50

    175

    M6

    M12

    2000

    121

    60

    103

    75

    240

    M10

    M16

    3000

    145

    75

    125

    90

    290

    M10

    M16

    5000

    180

    90

    150

    100

    370

    M10

    M20

    10000

    245

    120

    215

    120

    450

    M10

    M20

    20000

    318

    200

    295

    200

    650

    M12

    M24

    50000

    487

    300

    455

    300

    800

    M12

    M24


    技术参数

    量程Capacity

    50-50000KN

    精度等级Accuracy class

    0.05%,0.1%,0.3%,0.5%F.S.

    额定输出Rated output

    0.8-2.0mV/V

    零点输出Zero balance

    ±0.04 mV/V

    非线性Non-linearity

    0.05%,0.1%,0.3%,0.5%F.S.

    滞后Hysteresis

    0.05%,0.1%,0.3%,0.5%F.S.

    重复性Repeatability

    0.05%,0.1%,0.3%,0.5%F.S.

    蠕变(30分钟)Creep(30min)

    0.05%,0.1%,0.3%,0.5%F.S.

    温度灵敏度漂移Temp.effect on output

    ±0.1%F.S./10°C

    零点温度漂移Temp.effect on zero

    ±0.1%F.S./10°C

    输入电阻Input impedance

    750±50Ω

    输出电阻Output impedance

    700±5Ω

    绝缘电阻Insulation

    ≥5000MΩ(50VDC)

    使用电压Recommended excitation

    5~10VDC

    最大使用电压Maximum excitation

    15VDC

    温度补偿范围Compensated temp. range

    -10~40°C

    工作温度范围Operation temp. range

    -20~60°C

    安全过载Safe overload

    150%F.S.

    极限过载Ultimate overload

    300%F.S.

    电缆线尺寸Cable size

    Φ5.4x6m

    防护等级Portection class

    IP66


    受力方向

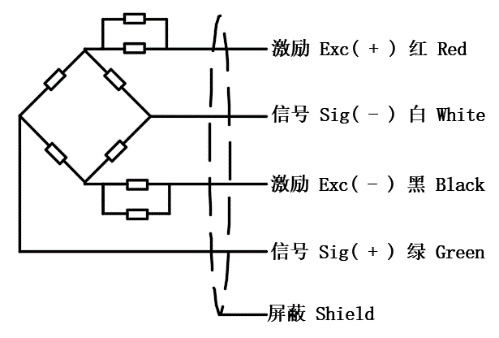

    接线图
